Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: Kiefer-Drehbankfutter BK160KL 3
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 SATZ
Preis: USD 425-480/set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 15-20 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 500 Sätze pro Monat
Produkt-Name: |
Kiefer-Drehbankfutter BK160KL 3 |
Backenhub: |
3.7mm |
Max. Gripping Force: |
32,9 KN |
Max. Bracing Force: |
18,5 KN |
Zulässiger Druck: |
0.4-0.8 Mpa |
Spannbereich: |
2-170mm |
Abstützende Strecke: |
20-180mm |
Nettogewicht: |
18,6 KILOGRAMM |
Produkt-Name: |
Kiefer-Drehbankfutter BK160KL 3 |
Backenhub: |
3.7mm |
Max. Gripping Force: |
32,9 KN |
Max. Bracing Force: |
18,5 KN |
Zulässiger Druck: |
0.4-0.8 Mpa |
Spannbereich: |
2-170mm |
Abstützende Strecke: |
20-180mm |
Nettogewicht: |
18,6 KILOGRAMM |
Wir sind Berufshersteller des Produzierens von Klemmen für CNC-Drehbank und Laser-Schneidemaschine. Wir haben eigene Fertigungsstraßen und Werkstätten.

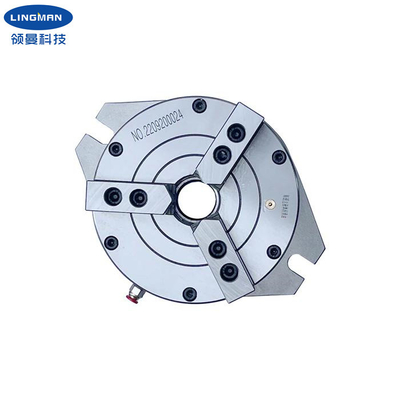

Dieses vertikale Kieferdrehbankfutter der Höhle 3 ist ein patentiertes Produkt, das mit Grundplatte vertikal ist. Das Drehbankfutter mit 3 Kiefern ist ein eingebauter Zylinderamerikanischer nationalstandard ist installiert leicht, ohne zusätzliche Energiequelle, und Luft kommt von der Seite herein, um das Festklemmen und das Freigeben zu erzielen. Mehrfache Klemmen können in einen Arbeitsplatz gleichzeitig installiert sein, um die Mehrplatzmaschinelle Bearbeitung zu erzielen, die Produktions-Leistungsfähigkeit so zu verbessern.
Das Arbeitsprinzip des vertikalen Kieferdrehbankfutters der Höhle 3 ist die festklemmende Energiequelle der Klemme ist Druckluft; wenn komprimierte Luftströmungen in das Einwegventil durch einen verteilenden Ring und dann in den Klemmenzylinder, den Kolben so fahren, damit der Kiefer ein Werkstück fest befestigt; dann wird das Umsteuerventil weg angetrieben, und der Luftdruck innerhalb des Zylinders wird durch das Einwegventil versiegelt. Das Schweißgerät des verteilenden Ringes wird, um freigegeben mit dem Futterkörper nicht in Verbindung zu treten, und die Ausrüstung kann für normale Arbeit diesmal angestellt werden.
Die Klemme ist für die Bohrung und die klopfenden Maschinen, die Fräsmaschinen, die vertikalen Drehbänke und die Mitten der maschinellen Bearbeitung passend.
2. Leistungs-Parameter
|
Kiefer-Drehbankfutter BK160KL 3 |
|
3,7 Millimeter |
|
32,9 KN |
|
18,5 KN |
|
0.4-0.8 MPa |
|
2-170mm |
|
20-180mm |
|
18.6kg |
D | d | L | L1 | L2 | H | H1 | h | p |
172 | 30 | 238 | 20 | 28 | 155 | 119 | 19 | 20 |
4. Vorteile
a., entwarf voller Schlagmann Laser-Klemme |
b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
c., hohe sich wiederholende Positionierungsgenauigkeit |
d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
e., sind mehrfache Konfigurationen verfügbar |
5. Unser Service
a. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
b. Berufsdesignteamarbeit mit Ihnen. |
c. Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
d. Vorausgesetzt Soem- u. ODM-Service. |
