| MOQ: | 1 SATZ |
| Preis: | USD 550-1650 set |
| Standardverpackung: | Hölzerner Karton |
| Lieferfrist: | 7-15 Arbeitstage |
| Zahlungs-Methode: | T/T, L/C |
| Lieferkapazität: | 200 Sätze pro Monat |

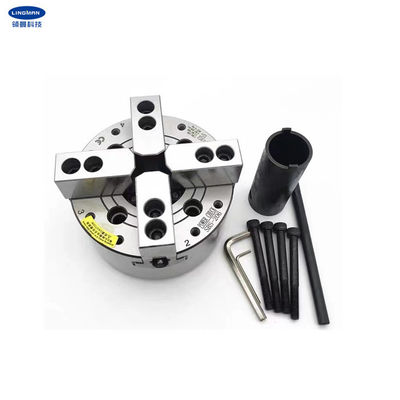

1. Beschreibung
Unsere Klemme ist in einer großen durchgehenden Lochstruktur und sie hat vier Kiefer in der Keilform, die für das Festklemmen von speziell-förmigen Gegenständen besonders passend sind. Alle Gleitflächen werden durch verhärtete Behandlung verarbeitet, die reibende Präzision und geschmiert direkt. In zusätzlichem hat sie hohe Starrheit und hohe festklemmende Genauigkeit.
Die Klemme ist fest und dauerhaft und es kann an der hohen Geschwindigkeit glatt funktionieren. Sie hat auch hohe Genauigkeit für die Positionierung von Wiederholung und von großer Klammernkraft und passend für automatische Produktion. Der durchgehende Lochentwurf kann für die lange Werkstückverarbeitung verwendet werden.
Die Klemme kann das Gewicht der Drehbank verringern und die Nutzungsdauer erhöhen. Die kurze Zylinderverbindung wird zum GB bestätigt, und die Kunden brauchen nicht, die Struktur der Drehbank zu ändern aber einen Flansch zu benötigen, der die selbe Größe der Klemme ist, dann können sie leicht innerhalb kurzer Zeit installiert sein.
Ausgenommen 15 Zoll werden verschiedene Größen von Klemmen, wie 4 Zoll, 5 Zoll, 6 Zoll, 8 Zoll, 12 Zoll und 18 Zoll zur Verfügung gestellt. Kundengebundene Klemmen werden auch entsprechend Ihren Zeichnungen und Anforderungen zur Verfügung gestellt.
2. Leistungs-Parameter
|
Modellnummer |
4H-06A5 |
|
Keilanschlag |
12mm |
|
Greiferanschlag/-durchmesser |
5.5mm |
|
Festklemmen des Durchmessers |
15-168mm |
|
Max. D.B-Zug |
21.6KN |
|
Max. Spannkraft |
56.8KN |
|
Gewicht |
14.3KG |
|
Max.working-Druck |
2.8Mpa |
|
Max. Zahlrevolutionen |
5000 r.p.m |
|
Anwendbarer Drehzylinder |
TH-646 |
3. Maße
| Spezifikationen | B | C | D | D1 | D2 | E | E1 | F | G MAX | G-MINUTE | H | J | |
| 4H-06A5 | 168 | 91 | 140 | 104,8 | 82,56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar |
5. Fertigungsstraße
6. Unser Service
| A. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b., Berufsdesignteamarbeit mit Ihnen. |
| s., Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d., Erbringen von Soem- u. ODM-Dienstleistung. |
|
|
| MOQ: | 1 SATZ |
| Preis: | USD 550-1650 set |
| Standardverpackung: | Hölzerner Karton |
| Lieferfrist: | 7-15 Arbeitstage |
| Zahlungs-Methode: | T/T, L/C |
| Lieferkapazität: | 200 Sätze pro Monat |
1. Beschreibung
Unsere Klemme ist in einer großen durchgehenden Lochstruktur und sie hat vier Kiefer in der Keilform, die für das Festklemmen von speziell-förmigen Gegenständen besonders passend sind. Alle Gleitflächen werden durch verhärtete Behandlung verarbeitet, die reibende Präzision und geschmiert direkt. In zusätzlichem hat sie hohe Starrheit und hohe festklemmende Genauigkeit.
Die Klemme ist fest und dauerhaft und es kann an der hohen Geschwindigkeit glatt funktionieren. Sie hat auch hohe Genauigkeit für die Positionierung von Wiederholung und von großer Klammernkraft und passend für automatische Produktion. Der durchgehende Lochentwurf kann für die lange Werkstückverarbeitung verwendet werden.
Die Klemme kann das Gewicht der Drehbank verringern und die Nutzungsdauer erhöhen. Die kurze Zylinderverbindung wird zum GB bestätigt, und die Kunden brauchen nicht, die Struktur der Drehbank zu ändern aber einen Flansch zu benötigen, der die selbe Größe der Klemme ist, dann können sie leicht innerhalb kurzer Zeit installiert sein.
Ausgenommen 15 Zoll werden verschiedene Größen von Klemmen, wie 4 Zoll, 5 Zoll, 6 Zoll, 8 Zoll, 12 Zoll und 18 Zoll zur Verfügung gestellt. Kundengebundene Klemmen werden auch entsprechend Ihren Zeichnungen und Anforderungen zur Verfügung gestellt.
2. Leistungs-Parameter
|
Modellnummer |
4H-06A5 |
|
Keilanschlag |
12mm |
|
Greiferanschlag/-durchmesser |
5.5mm |
|
Festklemmen des Durchmessers |
15-168mm |
|
Max. D.B-Zug |
21.6KN |
|
Max. Spannkraft |
56.8KN |
|
Gewicht |
14.3KG |
|
Max.working-Druck |
2.8Mpa |
|
Max. Zahlrevolutionen |
5000 r.p.m |
|
Anwendbarer Drehzylinder |
TH-646 |
3. Maße
| Spezifikationen | B | C | D | D1 | D2 | E | E1 | F | G MAX | G-MINUTE | H | J | |
| 4H-06A5 | 168 | 91 | 140 | 104,8 | 82,56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar |
5. Fertigungsstraße
6. Unser Service
| A. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b., Berufsdesignteamarbeit mit Ihnen. |
| s., Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d., Erbringen von Soem- u. ODM-Dienstleistung. |
