Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: 3H-08
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 5 SÄTZE
Preis: USD 265-780 set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 7-15 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 200 Sätze pro Monat
Produkt-Name: |
Hydraulische Klemme |
Keilanschlag: |
16mm |
Greiferanschlag/-durchmesser: |
7.4mm |
Festklemmen des Durchmessers: |
13-210mm |
Max. D.B-Zug: |
34.3KN |
Max. Spannkraft: |
85.8KN |
Die max. Anzahlen von Revolutionen: |
5000 r.p.m |
Gewicht: |
25kg |
Max.Working-Druck: |
2.8Mpa |
Anwendbarer Drehzylinder: |
TH-852 |
Produkt-Name: |
Hydraulische Klemme |
Keilanschlag: |
16mm |
Greiferanschlag/-durchmesser: |
7.4mm |
Festklemmen des Durchmessers: |
13-210mm |
Max. D.B-Zug: |
34.3KN |
Max. Spannkraft: |
85.8KN |
Die max. Anzahlen von Revolutionen: |
5000 r.p.m |
Gewicht: |
25kg |
Max.Working-Druck: |
2.8Mpa |
Anwendbarer Drehzylinder: |
TH-852 |
1. Beschreibung

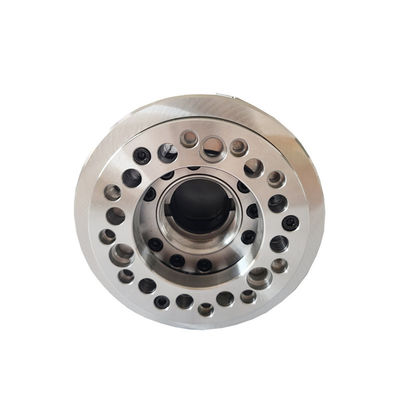

Diese Klemme ist ein Dreikieferhöhlenkraftspannfutter. Sie hat einen Satz von drei weichen Kiefern und von Flanschverbindung (a-Art Verbindung). Ihr wird das Vormaterial des legierten Stahls, ganz mit Oberfläche bei der Verhärtung von Behandlung, um die Genauigkeit und die Haltbarkeit zu verbessern angenommen. Sie stützt große Spannkräfte an der hohen Geschwindigkeit und ist in der Lage, Werkstücke einzuziehen.
Die Klemme ist fest und dauerhaft und es kann an der hohen Geschwindigkeit glatt funktionieren. Sie hat auch hohe Genauigkeit für die Positionierung von Wiederholung und von großer Klammernkraft und passend für automatische Produktion. Der durchgehende Lochentwurf kann für die lange Werkstückverarbeitung verwendet werden.
Die Klemme kann das Gewicht der Drehbank verringern und die Nutzungsdauer erhöhen. Die kurze Zylinderverbindung wird zum GB bestätigt, und die Kunden brauchen nicht, die Struktur der Drehbank zu ändern aber einen Flansch zu benötigen, der die selbe Größe der Klemme ist, dann können sie leicht innerhalb kurzer Zeit installiert sein.
2. Leistungs-Parameter
|
Modellnummer |
3H-08 |
|
Keilanschlag |
16mm |
|
Greiferanschlag/-durchmesser |
7.4mm |
|
Festklemmen des Durchmessers |
13-210mm |
|
Max. D.B-Zug |
34.3KN |
|
Max. Spannkraft |
85.8KN |
|
Gewicht |
25KG |
|
Max.working-Druck |
2.8Mpa |
|
Max. Zahlrevolutionen |
5000 r.p.m |
|
Anwendbarer Drehzylinder |
TH-852 |
3. Maße
| Spezifikationen | B | C | D | D1 | D2 | E | E1 | F | G MAX | G-MINUTE | H | J | |
| 3H-08A5 | 210 | 109 | 170 | 133,4 | 82,56 | 104,8 | 5 | 23 | 52 | 37,5 | 21,5 | 20,5 | 30 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar |
5. Fertigungsstraße
6. Unser Service
| A. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b., Berufsdesignteamarbeit mit Ihnen. |
| s., Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d., Erbringen von Soem- u. ODM-Dienstleistung. |
