Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: 3L-05/06/08/10/12
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: USD 300-780 set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 7-15 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 200 Sätze pro Monat
Modell: |
3L-12 |
Keilanschlag: |
35mm |
Greiferanschlag/-durchmesser: |
52MM |
Festklemmen des Durchmessers: |
50-385mm |
Max. Spannkraft: |
68.0KN |
Gewicht: |
136KG |
Max. Zahlrevolutionen: |
1600 r.p.m |
Anwendbarer Zylinder: |
TH-1512 |
Struktur: |
Durch Loch-Struktur |
ANWENDUNG: |
Cnc-Drehbankfutter |
Modell: |
3L-12 |
Keilanschlag: |
35mm |
Greiferanschlag/-durchmesser: |
52MM |
Festklemmen des Durchmessers: |
50-385mm |
Max. Spannkraft: |
68.0KN |
Gewicht: |
136KG |
Max. Zahlrevolutionen: |
1600 r.p.m |
Anwendbarer Zylinder: |
TH-1512 |
Struktur: |
Durch Loch-Struktur |
ANWENDUNG: |
Cnc-Drehbankfutter |
1. Beschreibung

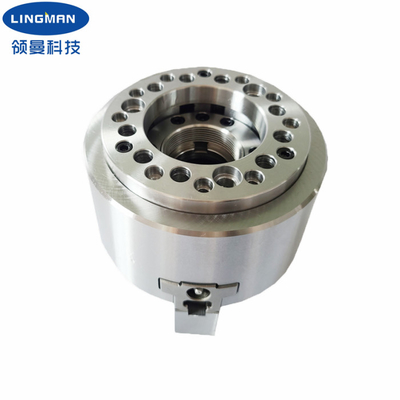

Wir sind ein Hersteller von CNC-Drehbänken und Klemmen für Laser-Schneidemaschinen mit 15 Jahren Berufserfahrung. Die Struktur des super langen Kraftspannfutters ist eine hohle Struktur mit großen Löchern. Diese Klemme ist für das Festklemmen von unregelmäßigen Werkstücken sehr passend. Alle Gleitflächen unserer Klemmen werden, Präzisionsboden verhärtet und geschmiert direkt, um Ausfall zu verhindern. Der Gebrauch des Rostschutzschneidöls kann den internen Rost des Metallrings verhindern, falls Rost die Spannkraft verringert, besondere Aufmerksamkeit muss zu gezahlt werden.
Darüber hinaus hat es hohe Starrheit und hohe festklemmende Genauigkeit. Super langes Greiferanschlagkraftspannfutter kann die Bedingungen der Kunden für Fitting von verschiedenen Formen und von Größen besser erfüllen.
Metallringe sind in einer Vielzahl von Größen verfügbar. Zusätzlich zur Standardgrößenklemme kann entsprechend Ihren Zeichnungen und Anforderungen auch besonders angefertigt werden.
2. Leistungs-Parameter
|
Modellnummer |
3L-15 |
|
Keilanschlag |
35mm |
|
Greiferanschlag/-durchmesser |
52mm |
|
Festklemmen des Durchmessers |
50-385mm |
|
Max. D.B-Zug |
84.3KN |
|
Maximumspannkraft |
68.0KN |
|
Gewicht |
136KG |
|
Max.working-Druck |
2.6Mpa |
|
Max. Zahl von Revolutionen |
1600 r.p.m |
|
Anwendbarer Drehzylinder |
TH-1512 |
3. Maße
| Spezifikationen | B | C | D | D1 | D2 | E | E1 | F | G-Maximum. | G Min. | H | J | |
| 3L-15 | 385 | 150 | 300 | 235 | 139,72 | 171,4 | 6 | 33 | 120 | 12,5 | -22,5 | 39 | 60 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar e.2 Kamm-artig oder Nutnutart Greifer |
5. Unser Service
| a. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b. Berufsdesignteamarbeit mit Ihnen. |
| s. Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d. Vorausgesetzt Soem- u. ODM-Service. |
