Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: 3L-05/06/08/10/12
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: USD 300-780 set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 7-15 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 200 Sätze pro Monat
Material: |
Stahl, Edelstahl |
Keilanschlag: |
12mm |
Greiferanschlag/-durchmesser: |
18mm |
Festklemmen des Durchmessers: |
6-138mm |
Max. Spannkraft: |
17.2KN |
Gewicht: |
7.2KG |
Max. Zahlrevolutionen: |
4200 r.p.m |
Anwendbarer Zylinder: |
TH-536 |
Struktur: |
Langer Anschlag |
ANWENDUNG: |
Cnc-Drehbankmaschine |
Material: |
Stahl, Edelstahl |
Keilanschlag: |
12mm |
Greiferanschlag/-durchmesser: |
18mm |
Festklemmen des Durchmessers: |
6-138mm |
Max. Spannkraft: |
17.2KN |
Gewicht: |
7.2KG |
Max. Zahlrevolutionen: |
4200 r.p.m |
Anwendbarer Zylinder: |
TH-536 |
Struktur: |
Langer Anschlag |
ANWENDUNG: |
Cnc-Drehbankmaschine |
1. Beschreibung

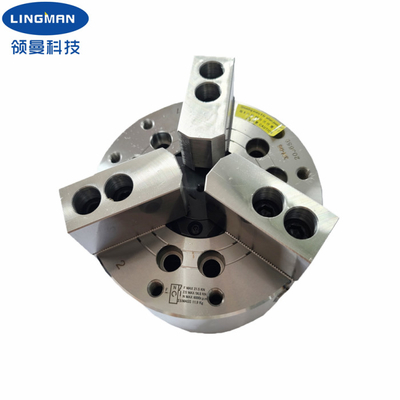

Unsere Firma ist ein Berufshersteller von CNC-Drehbänken und -klemmen für Laser-Schneidemaschinen. Hydraulische Klemmen sind im Markt jetzt sehr populär. Die Struktur des super langen Kraftspannfutters ist eine hohle Struktur mit großen Löchern. Klemme hat drei keilförmige Greifer, die für das Festklemmen von unregelmäßigen Werkstücken sehr passend sind. Alle Gleitflächen unserer Klemmen werden, Präzisionsboden verhärtet und geschmiert direkt. Darüber hinaus hat er hohe Starrheit und hohe festklemmende Genauigkeit. Super langes Greiferanschlagkraftspannfutter kann Kundenanforderungen für das unterschiedliche Fittingsfestklemmen besser erfüllen.
Die Klemme ist dauerhaft und an der hohen Geschwindigkeit glatt. Hohe Präzision der Positionierung und der Wiederholung, große Spannkraft, passend für automatische Produktion. Durch Loch kann Entwurf für die lange Werkstückverarbeitung verwendet werden.
Metallringe sind in 5", in 6", in 8", in 10", in 12" und in 15" Größen verfügbar. Zusätzlich zur Standardgrößenklemme kann entsprechend Ihren Zeichnungen und Anforderungen auch besonders angefertigt werden.
2. Leistungs-Parameter
|
Modellnummer |
3L-05 |
|
Keilanschlag |
12mm |
|
Greiferanschlag/-durchmesser |
18mm |
|
Festklemmen des Durchmessers |
6-138mm |
|
Max. D.B-Zug |
15.6KN |
|
Maximumspannkraft |
17.2KN |
|
Gewicht |
7.2KG |
|
Max.working-Druck |
2.3Mpa |
|
Max. Zahl von Revolutionen |
4200 r.p.m |
|
Anwendbarer Drehzylinder |
TH-536 |
3. Maße
| Spezifikationen | B | C | D | D1 | D2 | E | E1 | F | G-Maximum. | G Min. | H | J | |
| 3L-05 | 135 | 65 | 110 | 82,6 | 63,51 | 96 | 4 | 15 | 32 | 1 | -11 | 20 | 12 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar e.2 Kamm-artig oder Nutnutart Greifer |
5. Unser Service
| a. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b. Berufsdesignteamarbeit mit Ihnen. |
| s. Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d. Vorausgesetzt Soem- u. ODM-Service. |
