Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: 4H-06
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: USD 550-1650 set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 7-15 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 200 Sätze pro Monat
Produktname: |
Hydraulisches Durchgangslochfutter |
Keilanschlag: |
12mm |
Greiferanschlag/-durchmesser: |
5.5mm |
Festklemmen des Durchmessers: |
15-168mm |
Max. D.B-Zug: |
21.7KN |
Maximumspannkraft: |
56,9 kN |
Die max. Anzahlen von Revolutionen: |
5100 r.p.m |
Gewicht: |
14.5kg |
Max.Working-Druck: |
2,81 MPa |
Anwendbarer Drehzylinder: |
TH-646 |
Produktname: |
Hydraulisches Durchgangslochfutter |
Keilanschlag: |
12mm |
Greiferanschlag/-durchmesser: |
5.5mm |
Festklemmen des Durchmessers: |
15-168mm |
Max. D.B-Zug: |
21.7KN |
Maximumspannkraft: |
56,9 kN |
Die max. Anzahlen von Revolutionen: |
5100 r.p.m |
Gewicht: |
14.5kg |
Max.Working-Druck: |
2,81 MPa |
Anwendbarer Drehzylinder: |
TH-646 |
1. Beschreibung

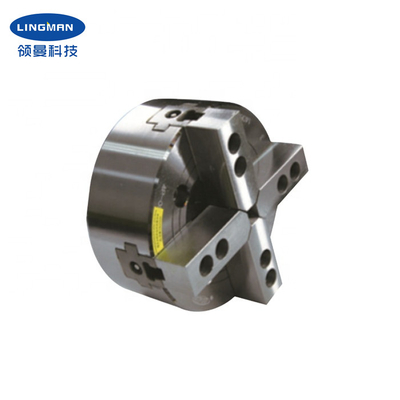

Die Klemme hat eine große Durchlochstruktur, und die vier Greifer sind keilförmig, die für das Festklemmen von speziell-förmigen Gegenständen besonders passend ist. Alle Gleitflächen werden, Präzisionsboden verhärtet und geschmiert direkt. Darüber hinaus hat er hohe Starrheit und hohe festklemmende Genauigkeit.
Die Klemme ist stark und dauerhaft und läuft glatt an der hohen Geschwindigkeit. Hohe Positionierungswiederholbarkeit und große Spannkraft, passend für automatisierte Produktion. Durch Loch kann Entwurf für die lange Werkstückmaschinelle bearbeitung verwendet werden.
Der Metallring verringert das Gewicht der Drehbank und erhöht die Nutzungsdauer. Die Verbindung des kurzen Zylinders passt sich an den nationalen Standard an, und der Kunde braucht nicht, die Struktur der Drehbank zu ändern, aber benötigt nur einen Flansch der selben Größe als die Klemme, die in eine kurze Zeit leicht installiert sein kann.
Zusätzlich zu 15 Zoll sind verschiedene Größen von Klemmen wie 4 Zoll, 5 Zoll, 6 Zoll, 8 Zoll, 12 Zoll und 18 Zoll auch verfügbar. Kundenspezifische Klemmen sind auch entsprechend Ihren Zeichnungen und Anforderungen verfügbar.
2. Leistungs-Parameter
|
Modellnummer |
4H-06A5 |
|
Keilanschlag |
12mm |
|
Greiferanschlag/-durchmesser |
5.5mm |
|
Festklemmen des Durchmessers |
15-168mm |
|
Max. D.B-Zug |
21.6KN |
|
Max. Spannkraft |
56.8KN |
|
Gewicht |
14.3KG |
|
Max.working-Druck |
2.8Mpa |
|
Max. Zahlrevolutionen |
5000 r.p.m |
|
Anwendbarer Drehzylinder |
TH-646 |
3. Maße
| Spezifikationen | B | C | D | D1 | D2 | E | E1 | F | G MAX | G-MINUTE | H | J | |
| 4H-06A5 | 168 | 91 | 140 | 104,8 | 82,56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar |
5. Unser Service
| a. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b. Berufsdesignteamarbeit mit Ihnen. |
| s. Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d. Vorausgesetzt Soem- u. ODM-Service |
6. Fertigungsstraße
