Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: Pneumatisches Dreh-chuckG700D-270
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 SATZ
Preis: USD 4800-5200 set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 10-15 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 500 Sätze pro Monat
Produktname: |
Pneumatische Drehklemme |
Greiferanschlag: |
242mm |
Maximale Spannkraft: |
3.16KN |
Zulässiger Druck: |
0.2-0.9MPA |
Grenzgeschwindigkeit: |
115r/min |
Spannbereich: |
15-270mm |
Zentrale Höhe: |
375mm |
Rotationsträgheit: |
10.92kg.㎡ |
Produktname: |
Pneumatische Drehklemme |
Greiferanschlag: |
242mm |
Maximale Spannkraft: |
3.16KN |
Zulässiger Druck: |
0.2-0.9MPA |
Grenzgeschwindigkeit: |
115r/min |
Spannbereich: |
15-270mm |
Zentrale Höhe: |
375mm |
Rotationsträgheit: |
10.92kg.㎡ |

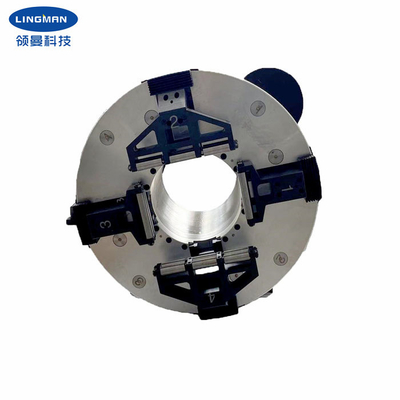

1. Beschreibung
Die Klemme ist eine Anschlag-Hauptklemme des Vierkiefers volle, die besonders für Laser-Rohr bestimmt ist, das Ausrüstung schneidet. Die Klemme selbst kann als unabhängige drehende Spindel arbeiten. Nachdem die Basis des Produktes örtlich festgelegt ist, addieren Sie einfach die Unterstützungsbewegungs- und Gangverbindung, und schließen Sie dann die Druckluftquelle (0.3-0.9mpa) an um das Werkstück festzuklemmen und das Werkstück zu fahren, um sich zu drehen. Volle Anschlagoperation der Klemme, kein Bedarf, die Position der vier TATZEN zu justieren. Klemme nimmt die gekapselte Struktur an, ausgerüstet mit Querrollenlagern. Verglichen mit ähnlichen Produkten auf dem Markt, hat die Klemme höhere Rotationsgenauigkeit und Wiederholungsgenauigkeit sowie höhere Spannkraft.
Die Entwicklung der ganzen Reihe Lasers doppelte Energievierkiefer-Spindelklemme schneiden ist die Synthese der vor-pneumatischen Klemme und der anderen in Verbindung stehenden pneumatischen Produkte unsere Firma, nach vielen Malen, die Qualität der Forschung und des Entwurfs zu verbessern. Sie hat die Eigenschaften der einfachen Struktur, der bequemen Installation, der starken Anwendbarkeit, des sauberen und dauerhaften, zuverlässigen Festklemmens und der dauerhaften Präzision. Sie kann Operations-Leistungsfähigkeit verbessern, Herstellungskosten verringern und Arbeitsintensität von Angestellten verringern. Dieses Produkt ist für Berufsrohrschneidemaschine, Rohrbodenmaschine passend und anderen ergreifenden Rohrteilen, die für alle Arten rundes Rohr, quadratisches Rohr, rechteckiges Rohr, der elliptische verarbeitende Rohrausschnitt, eine wenig Änderung des Greifers passend sind, können geschnitten werden alle Arten Formen des Rohres.
2. Leistungs-Parameter
| Produktname | Pneumatische Drehklemme |
|
Modellnummer |
G700D-270 |
| Greiferanschlag | 240mm |
| Maximale Spannkraft | 3.15KN |
| Alloable-Druck | 0.3-0.9MPa |
| Grenzgeschwindigkeit | 120/min |
| Spannbereich | 15-265mm |
| Zentrale Höhe | 375mm |
| Rotationsträgheit |
10.9kg.㎡ |
| Gewicht des drehenden Teils | 215kg |
| Ganzes Stückgewicht | 307kg |
Anmerkung: oben genannte Zahlen sind Standardparameter. Wir können Produkte entsprechend den speziellen Anforderungen der Kunden auch entwerfen.
3. Maße
| Spezifikationen | B | B1 | C | D | E | F | G | H | Ich | J | K | O | R | S | |
| G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar e.1 fest oder hohl e.2 Kamm-artig oder Nutnutart Greifer |
5. Unser Service
| a. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b. Berufsdesignteamarbeit mit Ihnen. |
| c. Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d. Vorausgesetzt Soem- u. ODM-Service. |
