Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: W200A-25
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 SATZ
Preis: USD 2600-3100/set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 15-20 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 100 Sätze pro Monat
Produkt-Name: |
Hauptklemme |
Rohstoff: |
Edelstahl |
Greiferanschlag: |
25mm |
Maximale Spannkraft: |
8.5KN |
Zulässiger Druck: |
0.4-0.9MPa |
Grenzgeschwindigkeit: |
500r/min |
Spannbereich: |
20-210mm |
Zentrale Höhe: |
190mm |
Rotationsträgheit: |
0.21kg.㎡ |
Gewicht des drehenden Teils: |
34KG |
Ganzes Stückgewicht: |
59Kg |
Anwendung: |
Laser-Ausschnitt |
Produkt-Name: |
Hauptklemme |
Rohstoff: |
Edelstahl |
Greiferanschlag: |
25mm |
Maximale Spannkraft: |
8.5KN |
Zulässiger Druck: |
0.4-0.9MPa |
Grenzgeschwindigkeit: |
500r/min |
Spannbereich: |
20-210mm |
Zentrale Höhe: |
190mm |
Rotationsträgheit: |
0.21kg.㎡ |
Gewicht des drehenden Teils: |
34KG |
Ganzes Stückgewicht: |
59Kg |
Anwendung: |
Laser-Ausschnitt |
1. Beschreibung

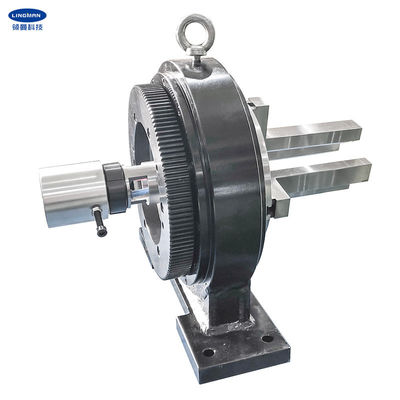

Diese Art der Klemme ist zurück Klemme und auch zieht Klemme ein. Sie ist für das festklemmende allgemein verwendet, drehende und vorder und zurückführende Werkstück. Sie ist auch wie Hauptklemme, die als unabhängige Spindel bei der Anwendung benutzt werden kann. Die Funktion ist auch, das Werkstück fest festzuklemmen beim Drehen.
Drehender Lufteinlauf kann durch Endstück-angebrachtes gyrator verwirklicht werden, damit die schnelle festklemmende und Lockerungsaktion erzielt werden kann. Die Arbeitsluftquelle nimmt das Prinzip der ununterbrochenen Luftzufuhr an.
Wenn es die Basis der Klemme repariert und den zusammengebrachten Motor mit der Quelle des Gangs und der Druckluft anschließt, kann es das Festklemmen und das Fahren des Werkstückes verwirklichen, um sich zu drehen.
Weil die Länge der Teile, die durch die Schnittausrüstung verarbeitet werden, länger ist, sind die hintere Klemme und die zusammengebrachte Hauptklemme häufig in Paare auf die Ausrüstung installiert.
Die Struktur dieser Klemme ist die automatische Synchronisierung des Vierkiefers, die Struktur zentriert und ist auch feste Mitte. Empfehlen Sie in bitte integrierter Maschine verwendet zu werden sie, des Rohrblattes und es ist für den Schnitt des quadratischen und Kreisrohrblattes passend.
2. Leistungs-Parameter
|
W160A-25 |
|
25mm |
|
4.8KN |
|
0.4-0.9MPa |
|
500r/min |
|
15-160mm |
|
150mm |
|
0.1kg.m2 |
|
21kg |
|
44kg |
3. Maße
| Spezifikationen | B | B1 | C | D | E | F | G | H | Ich | J | L | M | N | O | R | S | T | |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar e.2 Kamm-artig oder Nutnutart Greifer |
5. Fertigungsstraße
6. Unser Service
| A. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b., Berufsdesignteamarbeit mit Ihnen. |
| c., Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d., Erbringen von Soem- u. ODM-Dienstleistung. |
