Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 5 Sätze
Preis: USD 265-780 set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 7-15 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 200 Sätze pro Monat
Modellnummer: |
3H-10 |
Produktname: |

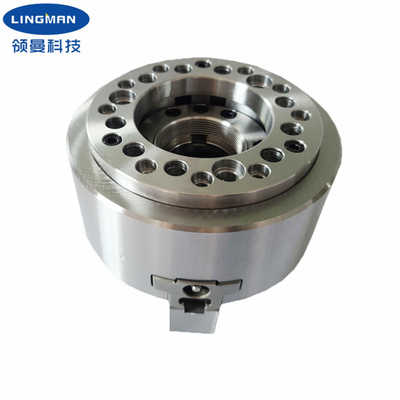

Kraftspannfutter |
Material: |
Stahl, Edelstahl |
Keilanschlag: |
19mm |
Greiferanschlag/-durchmesser: |
8.8mm |
Festklemmen des Durchmessers: |
31-254mm |
Max. D.B-Zug: |
42.6KN |
Max. Spannkraft: |
110.7KN |
Max.Working-Druck: |
2.7Mpa |
Energie: |
Hydraulisch |
Zusammenpassendes CYL.: |
TH-1075 |
Max Speed: |
4200 Minute/r.p.m |
Modellnummer: |
3H-10 |
Produktname: |
Kraftspannfutter |
Material: |
Stahl, Edelstahl |
Keilanschlag: |
19mm |
Greiferanschlag/-durchmesser: |
8.8mm |
Festklemmen des Durchmessers: |
31-254mm |
Max. D.B-Zug: |
42.6KN |
Max. Spannkraft: |
110.7KN |
Max.Working-Druck: |
2.7Mpa |
Energie: |
Hydraulisch |
Zusammenpassendes CYL.: |
TH-1075 |
Max Speed: |
4200 Minute/r.p.m |
1. Beschreibung
Dieses Produkt ist ein Produkt des nationalen Patents, unabhängige Rechte am geistigen Eigentum.
Die pneumatische Klemmen- und Spindelverbindungsweise in Übereinstimmung mit dem nationalen Standard, der Benutzer braucht nicht, die Maschinenstruktur, nur mit Flansch zu ändern und Futtergröße kann installiert sein.
Futterkörper selbst ist ein Zylinder, eingebauter Kolben, durch den Spindelendstückkontrollmechanismus, zum des Festklemmens und der Lockerung von Aktion zu erzielen. Dieses Produkt ist keilförmiger Dreikiefer durch Loch mit dem großen Durchmesser, besonders passend für das Festklemmen von speziell-förmigen Gegenständen. Gleitflächen werden, Präzisionsboden verhärtet und geschmiert direkt. Der Vorteil dieses Produktes liegt in seiner hohen steifen Struktur und in hohen festklemmenden Genauigkeit.
Produkte sind für den verarbeitenden Gang, Platten-, kurze Wellenart der Werkstückverarbeitung passend.
Kundenspezifische Metallringe sind zusätzlich zu den Standardgrößenmetallringen verfügbar.
2. Leistungs-Parameter
|
Modellnummer |
3H-10 |
|
Keilanschlag |
19mm |
|
Greiferanschlag/-durchmesser |
8.8mm |
|
Festklemmen des Durchmessers |
31-254mm |
|
Max. D.B-Zug |
42.6KN |
|
Maximumspannkraft |
110.7KN |
|
Gewicht |
34.5KG |
|
Max.working-Druck |
2.7Mpa |
|
Max. Zahlrevolutionen |
4200 r.p.m |
|
Anwendbarer Drehzylinder |
TH-1075 |
3. Maße
| Spezifikationen | B | C | D | D1 | D2 | E | E1 | F | G-Maximum. | G Min. | H | J | |
| 3H-10 | 254 | 100 | 220 | 133,4 | / | / | 5 | / | 75 | 8,5 | -10,5 | 25 | 45 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar e.2 Kamm-artig oder Nutnutart Greifer |
5. Unser Service
| a. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b. Berufsdesignteamarbeit mit Ihnen. |
| s. Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d. Vorausgesetzt Soem- u. ODM-Service. |
