Produkt-Details
Herkunftsort: China
Markenname: LINGMAN
Modellnummer: G400C-170/G500C-225/G500DC-230
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10
Preis: USD3000-6000/SETS
Verpackung Informationen: Hölzerner Kasten
Lieferzeit: 30days
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000sets/month
Greiferanschlag/-durchmesser: |
165/200/220mm |
Maximale Klammernkraft: |
1.36-4.86kN |
Erlauben Sie Druck: |
0.1-0.9MPa |
Umdrehungsgeschwindigkeitsgrenze: |
150/130150r/min |
Spannbereich: |
diameter0-170/0-225/25-225mm |
Zentrale Höhe: |
280/315/315mm |
Rotationsträgheit: |
3.95/6.1/6.1kg.m2 |
Gewicht des drehenden Teils: |
128.5/140/140 Kilogramm |
Ganzes Stückgewicht: |
210/240/240kg |
Greiferanschlag/-durchmesser: |
165/200/220mm |
Maximale Klammernkraft: |
1.36-4.86kN |
Erlauben Sie Druck: |
0.1-0.9MPa |
Umdrehungsgeschwindigkeitsgrenze: |
150/130150r/min |
Spannbereich: |
diameter0-170/0-225/25-225mm |
Zentrale Höhe: |
280/315/315mm |
Rotationsträgheit: |
3.95/6.1/6.1kg.m2 |
Gewicht des drehenden Teils: |
128.5/140/140 Kilogramm |
Ganzes Stückgewicht: |
210/240/240kg |

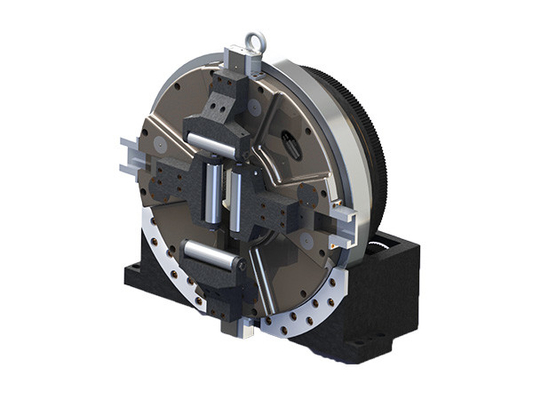

Hauptlaser-Klemme des vollen Anschlags für Rohrlaser, der machine-HSG/XT Laser/Jiatai /PENTA CHUTIAN/LONGXIN/han Laser schneidet
Dieses Produkt ist besonders für Laser-Rohr bestimmt, das Ausrüstung schneidet. Das Produkt selbst kann als unabhängige drehende Spindel, mit einer Klemme in der Mitte benutzt werden, die das Werkstück fest festklemmen und gleichzeitig sich drehen kann. Es kann schnell festklemmen und unclamping verwirklichen, indem es Lufteintritt von der Seite dreht. , Trennen Sie die Luftquelle, bevor Sie arbeiten. Nach Produkt wird die Basis repariert, nur die zusammenpassende Bewegungs- und Gangverbindung erforderlich sind-, und die Druckluftquelle (0.1-0.9MPA) kann angeschlossen werden, um das Werkstück festzuklemmen und das Werkstück zu fahren, um sich zu drehen.
Die Klemme arbeitet im vollen Anschlag, ohne zusätzliche Anpassung der Vierkieferposition und kann eine vollständige Auswahl von anwendbaren Fitting festklemmen und verbessert Produktions-Leistungsfähigkeit. Die Klemme nimmt eine gekapselte Struktur an, die bessere Stabilität und Verschleißfestigkeit hat. Sie wird mit Querrollenlagern ausgerüstet und eine lange Nutzungsdauer hat. Die Rotationsgenauigkeit und die Positionierung von Genauigkeit zu wiederholen sind höher als die von traditionellen Laser-Klemmen, und die Spannkraft ist größer als die von ähnlichen Produkten im Markt. Im Falle des niedrigen Luftdrucks kann eine kleinere Spannkraft erhalten werden, um die Bedingungen von dünnwandigen Fitting zu erfüllen. Verarbeitung.
Dieses Produkt ist im Rohr weitverbreitet, das Werkzeugmaschinen wie engagierte Laser-Rohrschneidemaschinen verarbeitet.
型号 Modell |
爪行程/直径 Millimeter Greiferanschlagdurchmesser |
最大夹紧力 KN Maximale Spannkraft |
许用压力 MPa Zulässiger Druck |
极限转速 r/min Grenzgeschwindigkeit |
夹紧范围 Millimeter Spannbereich |
中心高 Millimeter Zentrale Höhe |
转动惯量 Kg.m2Rotationsträgheit | 转动部分重量 Kilogramm Gewicht des drehenden Teils |
整机重量 Kilogramm Ganzes Stückgewicht |
G400C-170 | 165 | 1,36 (0.5MPA) 2,45 (0.9MPA) |
0.1-0.9 | 150 | φ0-170 | 280 | 3,95 | 128,5 | 210 |
G500C-225 | 200 | 1,6 (0.5MPA) 2,77 (0.9MPA) |
0.1-0.9 | 130 | φ0-225 | 315 | 6,1 | 140 | 240 |
G500DC-230 | 220 |
2,7 (0.5MPA) 4,86 (0.9MPA) |
0.1-0.9 | 15 | φ25-225 | 315 | 6,1 | 140 | 240 |
规格 Spezifikationen |
B | B1 | C | D | E | F | G | H | Ich | J | K | L | M | N | O | P | Q | R | S | |
G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
G500DC-230 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
