Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 5 Sätze
Preis: USD 265-780 set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 7-15 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 200 Sätze pro Monat
Modellnummer: |
3H-15 |
Produktname: |
Kraftspannfutter |
Material: |
Stahl, Edelstahl |
Keilanschlag: |
24mm |
Greiferanschlag/-durchmesser: |
10.7mm |
Festklemmen des Durchmessers: |
50-381mm |
Max. D.B-Zug: |
71 kN |
Max. Spannkraft: |
179.8KN |
Max.Working-Druck: |
2.4MPa |
Gewicht: |
120 KILOGRAMM |
Zusammenpassendes CYL.: |
TH-1512 |
Max Speed: |
2500 Minute/r.p.m |
Modellnummer: |
3H-15 |
Produktname: |
Kraftspannfutter |
Material: |
Stahl, Edelstahl |
Keilanschlag: |
24mm |
Greiferanschlag/-durchmesser: |
10.7mm |
Festklemmen des Durchmessers: |
50-381mm |
Max. D.B-Zug: |
71 kN |
Max. Spannkraft: |
179.8KN |
Max.Working-Druck: |
2.4MPa |
Gewicht: |
120 KILOGRAMM |
Zusammenpassendes CYL.: |
TH-1512 |
Max Speed: |
2500 Minute/r.p.m |

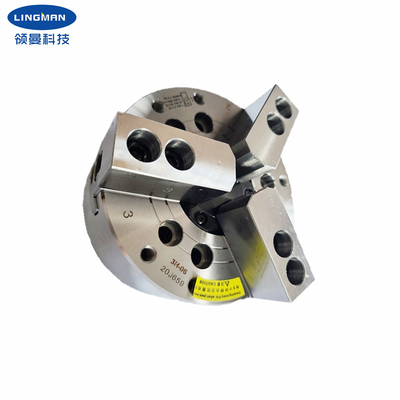

1. Beschreibung
Dieses Produkt ist ein Produkt des nationalen Patents mit unabhängigen Rechten am geistigen Eigentum.
Die Klemme selbst ist ein Zylinder mit einem eingebauten Kolben, und die festklemmenden und Lockerungsaktionen werden durch den Spindelendstückkontrollmechanismus verwirklicht. Dieses Produkt ist ein keilförmiges Dreikieferdurchloch des großen Durchmessers, besonders passend für das Festklemmen von unregelmäßigen Gegenständen. Gleitflächen werden, Präzisionsboden verhärtet und geschmiert direkt. Die Vorteile dieser Produktlüge in seiner hohen steifen Struktur und in hohen festklemmenden Genauigkeit. Seine Vorteile sind: 1. legierter Stahl der hohen Qualität, nach spezieller Wärmebehandlung und Oberflächender nitrierungsbehandlung, hochfester, haltbarer.
2. Alle Berührungsflächen im Werkzeug grinded durch Präzision, mit stabiler und dauerhafter Präzision. Schmierung an der richtigen Stelle, lange Nutzungsdauer.
Produkte sind für den verarbeitenden Gang, Platten-, kurze Wellenart der Werkstückverarbeitung passend.
Zusätzlich zu den Standardgrößenklemmen bieten wir auch kundenspezifische Klemmen für CNC-Drehbänke, regelmäßige Drehbänke und andere die Ausrüstung an, die Drehdrehbänke erfordert verbessert zu werden.
2. Leistungs-Parameter
|
Modellnummer |
3H-15 |
|
Keilanschlag |
23mm |
|
Greiferanschlag/-durchmesser |
10.6mm |
|
Festklemmen des Durchmessers |
50-381mm |
|
Max. D.B-Zug |
71KN |
|
Maximumspannkraft |
179.8KN |
|
Gewicht |
120KG |
|
Max.working-Druck |
2.4Mpa |
|
Max. Zahlrevolutionen |
2500 r.p.m |
|
Anwendbarer Drehzylinder |
TH-1512 |
3. Maße
| Spezifikationen | B | C | D | D1 | D2 | E | E1 | F | G-Maximum. | G Min. | H | J | |
| 3H-15 | 381 | 133 | 300 | 235 | / | / | 6 | / | 91 | 11 | -15 | 39 | 60 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar e.2 Kamm-artig oder Nutnutart Greifer |
5. Unser Service
| a. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b. Berufsdesignteamarbeit mit Ihnen. |
| s. Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d. Vorausgesetzt Soem- u. ODM-Service. |
