Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: G500D-230
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: USD 4800-5200 set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 10-15 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 100 Sätze pro Monat
Produktname: |
Pneumatische Klemme |
Greiferanschlag: |
225mm |
Maximale Spannkraft: |
1.6KN |
Zulässiger Druck: |
0.3-0.92MPa |
Grenzgeschwindigkeit: |
140r/min |
Spannbereich: |
8-225mm |
Zentrale Höhe: |
316mm |
Produktname: |
Pneumatische Klemme |
Greiferanschlag: |
225mm |
Maximale Spannkraft: |
1.6KN |
Zulässiger Druck: |
0.3-0.92MPa |
Grenzgeschwindigkeit: |
140r/min |
Spannbereich: |
8-225mm |
Zentrale Höhe: |
316mm |
1. Beschreibung

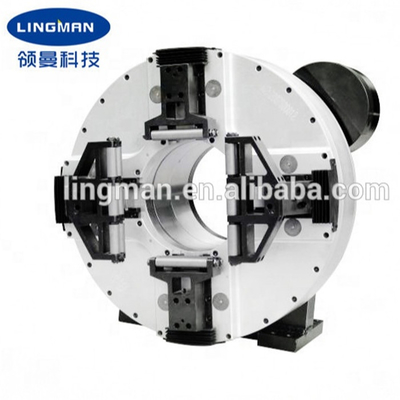

Die Klemme ist eine Hauptklemme des vollen Anschlags von 4 Kiefer, die besonders für Laser-Rohr bestimmt ist, das Ausrüstung schneidet.
Dieses hat eine drehende unabhängige Spindel in der Mitte, die das Werkstück fest halten und gleichzeitig sich drehen kann. Nachdem die Basis des Produktes repariert ist, muss sie nur den Unterstützungsmotor addieren und an den Gang anschließen, und die Druckluftquelle (0.3-0.9mpa) dann anschließen um das Werkstück festzuklemmen und das Werkstück zu fahren, um sich zu drehen. Klemme für volle Anschlagoperation, kein Bedarf, die Position der vier Greifer zu justieren. Rundes Rohr des Dosenclips, Vierkantrohr, Rechteckrohr, verbessern Produktions-Leistungsfähigkeit. Verglichen mit ähnlichen Produkten auf dem Markt, hat die Klemme höhere Rotationsgenauigkeit und Wiederholungsgenauigkeit sowie höhere Spannkraft, seine Mittelhöhe von 315mm, Spannbereich von 8-228mm.
Die Produkte können in der speziellen Laser-Rohrschneidemaschine und in anderem Rohrwerkzeugmaschinesystem weitverbreitet sein.
Erforschen Sie Weltmarkt, Zusammenarbeit mit Gewinn für beide Parteien!
2. Leistungs-Parameter
|
Modellnummer |
G500D-230 |
| Greiferanschlag | 220mm |
| Maximale Spannkraft | 1.5KN |
| Alloable-Druck | 0.3-0.9MPa |
| Grenzgeschwindigkeit | 150r/min |
| Spannbereich | 8-228mm |
| Zentrale Höhe | 315mm |
| Rotationsträgheit |
4.18kg.㎡ |
| Gewicht des drehenden Teils | 124kg |
| Ganzes Stückgewicht | 245kg |
Anmerkung: oben genannte Zahlen sind Standardparameter. Wir können Produkte entsprechend den speziellen Anforderungen der Kunden auch entwerfen.
3. Maße
| Spezifikationen | B | B1 | C | D | E | F | G | H | Ich | J | K | O | R | S | |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar e.1 fest oder hohl e.2 Kamm-artig oder Nutnutart Greifer |
5. Unser Service
| a. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b. Berufsdesignteamarbeit mit Ihnen. |
| c. Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d. Vorausgesetzt Soem- u. ODM-Service. |
6. Fertigungsstraße
FAQ
Q: Welche Parameter sollten wir anbieten uns für richtiges Zitat?
: Anwendung, Maß, Quantität, verpackende Anforderungen.
Q: Was ist Ihre Vorteile?
: Ehrliches Geschäft mit konkurrenzfähigem Preis und freiberufliche Dienstleistung auf Exportprozeß.
Q: Können wir Ihre Firma besuchen, um Produkte vor Lieferung zu kontrollieren?
: Sie sind willkommen, unsere Firma zu besuchen, um uns und unsere Produkte zu kontrollieren.
Q: Was ist Ihre Vorbereitungs- und Anlaufzeit?
: Innerhalb 15-35 Tage nach der Bestätigung des Auftrages.
Q: Was sind Ihre Zahlungsbedingungen?
: T/T, L/C, Westverband, Paypal, etc.
