Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: W220J
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 SATZ
Preis: USD 2500-2800/set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 15-20 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 50 Sätze pro Monat
Produkt-Name: |
Hintere Klemme |
Greiferanschlag: |
70MM |
Maximale Spannkraft: |
4.4KN |
Zulässiger Druck: |
0.3-1MPa |
Grenzgeschwindigkeit: |
500r/min |
Spannbereich: |
10-210mm |
Zentrale Höhe: |
200mm |
Rotationsträgheit: |
102KG |
Ganzes Stückgewicht: |
140KG |
Anwendung: |
Laser-Schneidemaschine |
Produkt-Name: |
Hintere Klemme |
Greiferanschlag: |
70MM |
Maximale Spannkraft: |
4.4KN |
Zulässiger Druck: |
0.3-1MPa |
Grenzgeschwindigkeit: |
500r/min |
Spannbereich: |
10-210mm |
Zentrale Höhe: |
200mm |
Rotationsträgheit: |
102KG |
Ganzes Stückgewicht: |
140KG |
Anwendung: |
Laser-Schneidemaschine |
1. Beschreibung

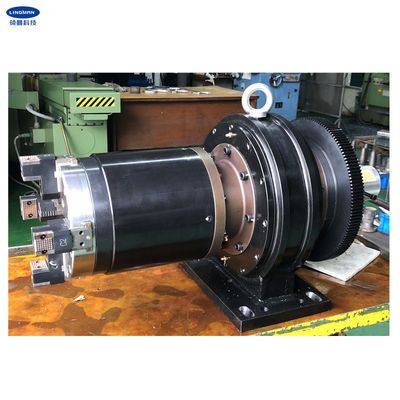

Das Produkt ist besonders für Laser-Rohr bestimmt, das Ausrüstung schneidet. Das Produkt selbst kann als unabhängige drehende Spindel mit einer Klemme benutzt werden, die das Werkstück beim Drehen fest festklemmen kann. Der Drehlufteintritt wird durch das gyrator ausgerüstet am Ende, um schnelle festklemmende und Lockerungsaktionen zu erzielen erzielt. Die Luftquellversorgungen lüften ununterbrochen während der Arbeit.
Die Spannkraft des Produktes ist groß, das Festklemmen ist stabil; die Anpassung ist bequem, die Leistungsfähigkeit ist hoch; die Starrheit ist höher als ein langer festklemmender Greifer, kann die Präzision für eine lange Zeit aufrechterhalten werden, und es gibt kein Phänomen, dass die verbiegende Deformation des festklemmenden Greifers die Drehpräzision beeinflußt.
Die Entwurfslänge des festklemmenden Greifers ist kurz, und das Phänomen glattes das wird verursacht und das Festklemmen ist wegen eines langen festklemmenden Greiferhorns erscheint nicht an der Zustand der maximalen Spannkraft instabil; die Klemme hat eine einfache Struktur, einen leichten, kleinen Trägheitsmoment und niedrigen einen Energieverbrauch.
2. Leistungs-Parameter
|
W220J |
|
70mm |
|
4.4KN |
|
0.3-1.0MPa |
|
500r/min |
|
10-210mm |
|
200mm |
|
0.7kg.m2 |
|
102kg |
|
140kg |
3. Maße
| Spezifikationen | B | B1 | C | D | E | F | G | Ich | J | L | M | N | O | P | Q | R | S | T | |
| W220J | 300 | 200 | 204 | 417 | 200 | 150 | 250 | 813,5 | 160 | 198 | 20 | 36 | 4 | 5 | 22 | M8 | 8-M10 | 18 | 420,5 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar e.2 Kamm-artig oder Nutnutart Greifer |
5. Fertigungsstraße
6. Unser Service
| A. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b., Berufsdesignteamarbeit mit Ihnen. |
| c., Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d., Erbringen von Soem- u. ODM-Dienstleistung. |
