Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: 3H-12A8
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 SATZ
Preis: USD 750-820 set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 7-15 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 200 Sätze pro Monat
Produkt-Name: |
Cnc-Kraftspannfutter |
Keilanschlag: |
23mm |
Greiferanschlag/-durchmesser: |
10.6mm |
Festklemmen des Durchmessers: |
34-304mm |
Max. D.B-Zug: |
54.9KN |
Max. Spannkraft: |
143.6KN |
Max. Zahlrevolutionen: |
3300 r.p.m |
Gewicht: |
59.5kg |
Anwendbarer Zylinder: |
TH-1291 |
Max. Funktions-Druck: |
2.7Mpa |
Struktur: |
Hohle Struktur |
Verwendung: |
Cnc-Drehbankmaschine |
Produkt-Name: |
Cnc-Kraftspannfutter |
Keilanschlag: |
23mm |
Greiferanschlag/-durchmesser: |
10.6mm |
Festklemmen des Durchmessers: |
34-304mm |
Max. D.B-Zug: |
54.9KN |
Max. Spannkraft: |
143.6KN |
Max. Zahlrevolutionen: |
3300 r.p.m |
Gewicht: |
59.5kg |
Anwendbarer Zylinder: |
TH-1291 |
Max. Funktions-Druck: |
2.7Mpa |
Struktur: |
Hohle Struktur |
Verwendung: |
Cnc-Drehbankmaschine |
1. Beschreibung

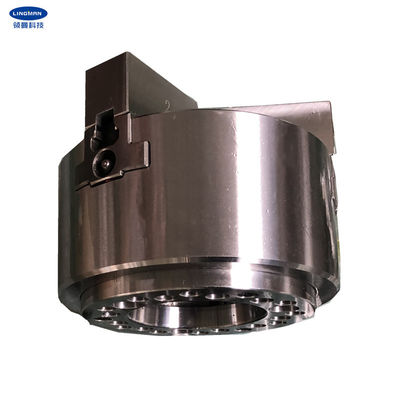

Unsere Klemme ist Kiefer eines Keilhakens 3 mit großem Durchloch, also kann sie das Stangenmaterial und das durchgeführte Werkstück verarbeiten. Es ist für Klemmteil eines Werkstückes passend, das in das durchgehende Loch eingefügt wird, überprüft den Sitz, oder ändert Spindelkühlmittelspezifikationen.
Die Klemme ist fest und dauerhaft und es kann an der hohen Geschwindigkeit glatt funktionieren. Alle Gleitflächen der Klemme werden durch verhärtete Behandlung verarbeitet, die reibende Präzision und geschmiert direkt. Sie hat auch hohe Genauigkeit für die Positionierung von Wiederholung und von großer Klammernkraft und passend für automatische Produktion. Der durchgehende Lochentwurf kann für die lange Werkstückverarbeitung verwendet werden.
4 Zoll, 5 Zoll, 6 Zoll, 8 Zoll, 10 Zoll, 12 Zoll und 15 Zoll Kraftspannfutter werden auch zur Verfügung gestellt. Außer den ehemaligen, kundengebundenen Kraftspannfutter werden auch zur Verfügung gestellt.
2. Leistungs-Parameter
|
Modellnummer |
3H-12A8 |
|
Keilanschlag |
23mm |
|
Greiferanschlag/-durchmesser |
10.6mm |
|
Festklemmen des Durchmessers |
34-304mm |
|
Max. D.B-Zug |
54.9KN |
|
Max. Spannkraft |
143.6KN |
|
Gewicht |
59.9KG |
|
Max.working-Druck |
2.7Mpa |
|
Max. Zahl von Revolutionen |
3300 r.p.m |
|
Anwendbarer Drehzylinder |
TH-1291 |
3. Maße
| Spezifikationen | B | C | D | D1 | D2 | E | E1 | F | G-Maximum. | G Min. | H | J | |
| 3H-12A8 | 304 | 110 | 220 |
171,4 |
139,72 | 190 | 6 | 18 | 81 | 26 | 3 | 28 | 50 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar e.2 Kamm-artig oder Nutnutart Greifer |
5. Fertigungsstraße
6. Unser Service
| A. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b., Berufsdesignteamarbeit mit Ihnen. |
| s., Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d., Erbringen von Soem- u. ODM-Dienstleistung. |
