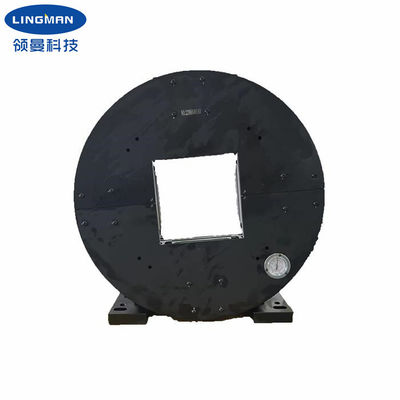

Lingman Edelstahl drehbare Pneumatische Hauptschal für Laser-Rohrschneidemaschine

MOQ:	1 Satz
Preis:	USD 2571 set
Standardverpackung:	Holzkarton
Lieferfrist:	10-15 Arbeitstage
Zahlungs-Methode:	T/T, L/C
Lieferkapazität:	500 Set pro Monat

Detail-Informationen

Produkt-Beschreibung

Einzelheiten

Herkunftsort

China

Markenname

LINGMAN

Zertifizierung

Provided

Modellnummer

F170JF

Herkunftsort:

Changzhou, Jiangsu, China

Markenname:

Lingman

ModellnummerF245DFber:

F170JF

Produktname:

F170JF Laserfutter

Klauenhub:

154 mm

Maximale Klemmkraft:

1.2KN

Zulässiger Druck:

0.25-0.9MPa

Geschwindigkeit begrenzen:

200r/min

Klemmgebiet:

16-170mm

Zentrale Höhe:

260 mm

Rotationsträge:

1.72Kg.m2

Hervorheben:

0,25–0,9 MPa Druck-Laserfutter, pneumatisches Spannfutter mit 154 mm Klauenhub, vorderes Spannfutter

Rotierendes Teilgewicht:

Ganzes Gewicht der Einheiten:

144kg

Hervorheben:

Pneumatischer Hauptschläger

Rohr-Schneidemaschine

Schnittmaschine für Edelstahlrohre

Produkt-Beschreibung

Pneumatisches Laser-Spannfutter mit vollem Hub für Rohrschneidemaschine

1. Beschreibung

Unser Unternehmen ist ein professioneller Hersteller von Spannfuttern für CNC-Drehmaschinen und Laserschneidmaschinen.

Es werden verschiedene Arten von Laser-Spannfuttern angeboten. Wir liefern Laser-Spannfutter für viele bekannte Laserschneidmaschinen im In- und Ausland. Unsere Produkte werden auch von vielen Kunden geschätzt.

Dieses Modell des Laser-Spannfutters ist für Laserrohrschneideanlagen konzipiert, ein Vierbacken-Spannfutter mit vollem Hub. Das Spannfutter selbst kann als unabhängige Rotationsspindel betrieben werden. Nach der Befestigung der Produktbasis muss lediglich der unterstützende Motor und das Getriebe angeschlossen und anschließend die Druckluftquelle (0,25-0,9 MPa) angeschlossen werden, um das Werkstück zu spannen und das Werkstück in Drehung zu versetzen. Spannfutter mit vollem Hub, keine Notwendigkeit, die Position der vier Backen einzustellen. Das Spannfutter verwendet eine vollständig geschlossene Struktur mit Kreuzrollenlagern. Im Vergleich zu ähnlichen Produkten auf dem Markt weist das Spannfutter eine höhere Rotationsgenauigkeit und Wiederholgenauigkeit sowie eine höhere Greifkraft auf.

Die Produkte können in Rohrschneidesystemen wie speziellen Laserrohrschneidemaschinen weit verbreitet eingesetzt werden.

2. Leistungsparameter

Modellnummer	F170JF
Backenhub	154 mm
Maximale Spannkraft	1,2 kN
Zulässiger Druck	0,25-0,9 MPa
Grenzgeschwindigkeit	200/min
Spannbereich	φ16-φ170 mm
Mittenhöhe	260 mm
Rotations Trägheit	1,72 kg.㎡
Gewicht des rotierenden Teils	89 kg
Gewicht der gesamten Einheit	144 kg

Hinweis: Die obigen Zahlen sind Standardparameter. Wir können auch Produkte nach den speziellen Anforderungen der Kunden entwerfen..

3. Abmessungen

Lingman Edelstahl drehbare Pneumatische Hauptschal für Laser-Rohrschneidemaschine 0

Lingman Edelstahl drehbare Pneumatische Hauptschal für Laser-Rohrschneidemaschine 1

Spezifikationen	A	B	B1	C	D	E	F	G	H
F170JF	500	260	510	515	164,5	100	440	175,5	250

4. Vorteile

a. Volle Hub-Konstruktion

b. Breites Anwendungsspektrum, Diversifizierung der Bearbeitungsprofile

c. Hohe Wiederholgenauigkeit der Positionierung

d. Geringe Wartungskosten, lange Lebensdauer

e. Mehrere Konfigurationen sind verfügbar

e.1 Massiv oder hohl

e.2 Kamm- oder Nut-Klauen

5. Unser Service

a. Wir sind die direkte Fabrik mit gutem Preis und schneller Lieferzeit.

b. Professionelles Designteam arbeitet mit Ihnen zusammen.

c. Professionelles QC-Team zur Gewährleistung der hohen Qualität.

d. Bereitstellung von OEM- und ODM-Service.

6. Produktionslinie

Umbauten:

Pneumatisches Drehbankfutter mit 4 Kiefern Metall,

160mm pneumatische Drehklemme,

4.5KN 100mm Planscheibe mit 4 Kiefern
