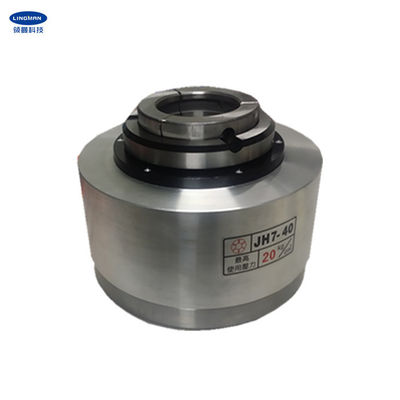

Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: JH7-40
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 SATZ
Preis: USD 480-950/set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 15-20 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 500 Sätze pro Monat
Produktname: |
JH7-40 |
Rohstoff: |
Edelstahl |
Stoßseite: |
87.7cm ² |
Zugseite: |
31.1cm ² |
Schrittloch: |
55mm |
Durch Loch: |
45mm |
Max. Spannkraft: |
0.8-2.0 |
Verbindungsbolzen: |
3-M6 |
Metallringbefestigungsschraube: |
C-40 |
Gewicht: |
12.9Kg |
Produktname: |
JH7-40 |
Rohstoff: |
Edelstahl |
Stoßseite: |
87.7cm ² |
Zugseite: |
31.1cm ² |
Schrittloch: |
55mm |
Durch Loch: |
45mm |
Max. Spannkraft: |
0.8-2.0 |
Verbindungsbolzen: |
3-M6 |
Metallringbefestigungsschraube: |
C-40 |
Gewicht: |
12.9Kg |
1. Beschreibung
Die hydraulische Klemmenklemme kann für interne Expansion und das externe Festklemmen benutzt werden. Es ist Öldruck, Luftdruck innerhalb des versteckten Mechanismus, braucht nicht, zusätzlichen Drehzylinder in die Rückseite zu installieren. Tragen keiner Last, Klemmenhochgeschwindigkeitsleistung, lange Nutzungsdauer. Sie ist noch kalt, wenn sie sich dreht. Die Zwangsöffnung des Metallrings ist eine Zweiwegkraft. Wenn der Druck unterbrochen wird, schließt sich die Klemme zu und bleibt festgeklemmt. Der Zylinder ist zum Schnitt von Hochleistungsfitting fähig.
Einfach zu installieren, den Flansch direkt an die Spindel gerade anschließen. Sie kann an das Maschinensystem durch Dreipunkt- Kombinationsventil angeschlossen werden. Klemme schließt nicht, kann normalerweise gesteuert werden. Wegen des Gebrauches von strengem staubdichtem Entwurf, das Leben des Produktes so groß ausdehnen. In der Position 10mm weg von der Stirnfläche, ist die festklemmende Genauigkeit zwischen 0.05-0.08mm. Diese Art des Zylinders ist für Laser-Ausschnitt, NC, CNC und andere Industrien passend.
2. Leistungs-Parameter
|
JH7-40 |
|
87.7cm ² |
|
31.1cm ² |
|
0.8-2.0MPa |
|
1600r/min |
|
55mm |
|
45mm |
|
13.1/5.2 |
|
3-M6 |
|
C-40 |
3. Maße
| Spezifikationen | B | C | D | E | F | G | H | Ich | L | |
| JH7-40 | 192 | 155 | 46 | 65 | 94 | 192 | 5 | 18 | 172 | 128 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar |
5. Unser Service
| a. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b. Berufsdesignteamarbeit mit Ihnen. |
| c. Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d. Vorausgesetzt Soem- u. ODM-Service. |
6. Fertigungsstraße
