Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: Pneumatisches Dreh-chuckG500C-225
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: USD 6600-7200 set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 10-15 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 500 Sätze pro Monat
Produktname: |
Pneumatische Drehklemme |
Greiferanschlag: |
200mm |
Maximale Spannkraft: |
2.72KN |
Zulässiger Druck: |
0.1-0.8Mpa |
Grenzgeschwindigkeit: |
125r/min |
Spannbereich: |
0-225mm |
Zentrale Höhe: |
314mm |
Rotationsträgheit: |
6.1kg.㎡ |
Eigenschaft: |
Höhere clapming Präzision |
Produktname: |
Pneumatische Drehklemme |
Greiferanschlag: |
200mm |
Maximale Spannkraft: |
2.72KN |
Zulässiger Druck: |
0.1-0.8Mpa |
Grenzgeschwindigkeit: |
125r/min |
Spannbereich: |
0-225mm |
Zentrale Höhe: |
314mm |
Rotationsträgheit: |
6.1kg.㎡ |
Eigenschaft: |
Höhere clapming Präzision |
1. Beschreibung

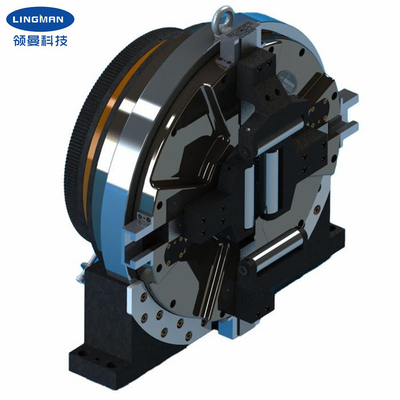

Diese pneumatische Drehklemme ist besonders für Laser-Schneidemaschine, das Produkt selbst kann als unabhängige drehende Spindel verwendet werden bestimmt, gibt es eine Klemme in der Mitte, kann das Werkstück festklemmen, das sich gleichzeitig dreht.
Kann volle Anschlagarbeit der Klemme, ohne zusätzliche Anpassung der Position mit vier Greifern, eine volle Reihe anwendbare Fitting festklemmen, verbessern Produktions-Leistungsfähigkeit. Diese Art der pneumatischen Drehklemme nimmt gekapselte Struktur, mit höherer staubdichter Leistungs- und Operationsstabilität an. Eingebautes Querrollenlager, lange Nutzungsdauer, Rotationsgenauigkeit und die Positionierung von Genauigkeit als andere traditionelle Laser-Klemme auf den Markt, Spannkraft zu wiederholen ist größer als ähnliche Produkte auf dem Markt, aber kann die Verarbeitung des Dünnwandrohres auch treffen.
Pneumatische Drehklemmen sind in Spezialitätenlaser-Schneidemaschinen und in anderen Rohrwerkzeugmaschinesystemen allgemein verwendet.
2. Leistungs-Parameter
| Produktname | Pneumatische Drehklemme |
|
Modellnummer |
G500C-225 |
| Greiferanschlag | 200mm |
| Maximale Spannkraft | 2.77KN |
| Alloable-Druck | 0.1-0.9MPa |
| Grenzgeschwindigkeit | 130r/min |
| Spannbereich | 0-225mm |
| Zentrale Höhe | 315mm |
| Rotationsträgheit | 6.1kg.㎡ |
| Gewicht des drehenden Teils | 140kg |
| Ganzes Stückgewicht | 240kg |
Anmerkung: oben genannte Zahlen sind Standardparameter. Wir können Produkte entsprechend den speziellen Anforderungen der Kunden auch entwerfen.
3. Maße
| Spezifikationen | B | B1 | C | D | E | F | G | H | Ich | J | K | O | R | S | |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Vorteile
| a., entwarf voller Schlagmann pneumatische Drehklemme |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar e.1 fest oder hohl e.2 Kamm-artig oder Nutnutart Greifer |
5. Unser Service
| a.We sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b.Professional-Designteamarbeit mit Ihnen. |
| c.Professional QC-Team, zum der hohen Qualität zu garantieren. |
| d.Providing Soem- u. ODM-Service. |
6. Fertigungsstraße
