Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: JAB-25
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: USD 480-950/set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 15-20 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 100 Sätze pro Monat

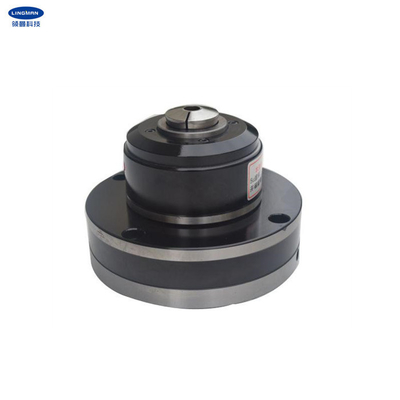

Produktname: |
Drehmetallringklemme |
Rohstoff: |
Stahl |
Stoßseite: |
127.4cm ² |
Zugseite: |
119.7cm ² |
Schrittloch: |
25mm |
Durch Loch: |
49mm |
Maximumspannkraft: |
0.4/0.7 |
Verbindungsbolzen: |
4-M8 |
Adaptermetallring: |
YB-25 |
Metallringbefestigungsschraube: |
2-M5 |
Gewicht: |
9.5kg |
Anwendung: |
Cnc-Drehbank-Schneidemaschine |
Produktname: |
Drehmetallringklemme |
Rohstoff: |
Stahl |
Stoßseite: |
127.4cm ² |
Zugseite: |
119.7cm ² |
Schrittloch: |
25mm |
Durch Loch: |
49mm |
Maximumspannkraft: |
0.4/0.7 |
Verbindungsbolzen: |
4-M8 |
Adaptermetallring: |
YB-25 |
Metallringbefestigungsschraube: |
2-M5 |
Gewicht: |
9.5kg |
Anwendung: |
Cnc-Drehbank-Schneidemaschine |
1. Beschreibung
Unsere Firma produziert hauptsächlich alle Arten Klemme, verwendet für Laser-Schneidemaschine, CNC drechselt, Automobildrehbänke und so weiter. Diese Klemme kann für interne Expansion und das externe Festklemmen benutzt werden. Sein Bau ist monolithischer vergüteter Stahl. Tragen keiner Last, Klemmenhochgeschwindigkeitsleistung, lange Nutzungsdauer. Sie ist noch kalt, wenn sie sich dreht. Die Zwangsöffnung des Metallrings ist eine Zweiwegkraft. Wenn der Druck unterbrochen wird, schließt sich die Klemme zu und bleibt festgeklemmt.
Einfach zu installieren, den Flansch direkt an die Spindel gerade anschließen. Sie kann an das Maschinensystem durch Dreipunkt- Kombinationsventil angeschlossen werden. Klemme schließt nicht, kann normalerweise gesteuert werden. Körperlängengenauigkeit innerhalb 0.01mm.
Passend für Drehbänke, CNC-Drehbänke, Schleifmaschinen, Teilscheiben, Drehenreihenwerkstück, etc. zusätzlich zu diesem Metallring, sind andere Arten Metallringe auch verfügbar.
2. Leistungs-Parameter
|
JAB-25 |
|
127.4cm ² |
|
119.7cm ² |
|
0.4-0.7MPa |
|
4000r/min |
|
25mm |
|
25mm |
|
7.8/7.2 |
|
4-M8 |
|
YB-25 |
|
2-M5 |
3. Maße
| Spezifikationen | B | C | D | E | F | G | H | Ich | L | |
| JAB-25 | 167 | 130 | 25 | 108 | 52 | 49 | 5 | 9 | 147 | 105 |
4. Vorteile
| a., voller Anschlagentwurf |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar e.2 Kamm-artig oder Nutnutart Greifer |
5. Unser Service
| a. Wir sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b. Berufsdesignteamarbeit mit Ihnen. |
| c. Berufs-QC-Team, zum der hohen Qualität zu garantieren. |
| d. Vorausgesetzt Soem- u. ODM-Service. |
