Produkt-Details
Herkunftsort: Changzhou, Jiangsu, China
Markenname: Lingman
Modellnummer: Pneumatische Drehklemme G500C-225
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: USD 6600-7200 set
Verpackung Informationen: Hölzerner Karton
Lieferzeit: 10-15 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 500 Sätze pro Monat
Produktname: |
Pneumatische Drehklemme |
Greiferanschlag: |
200mm |
Maximale Spannkraft: |
2.75KN |
Zulässiger Druck: |
0.1-0.9MPa |
Grenzgeschwindigkeit: |
130r/min |
Spannbereich: |
0-225mm |
Zentrale Höhe: |
315MM |
Rotationsträgheit: |
6.1kg.㎡ |
Eigenschaft: |
Höhere drehende Präzision |
Produktname: |
Pneumatische Drehklemme |
Greiferanschlag: |
200mm |
Maximale Spannkraft: |
2.75KN |
Zulässiger Druck: |
0.1-0.9MPa |
Grenzgeschwindigkeit: |
130r/min |
Spannbereich: |
0-225mm |
Zentrale Höhe: |
315MM |
Rotationsträgheit: |
6.1kg.㎡ |
Eigenschaft: |
Höhere drehende Präzision |
1. Beschreibung

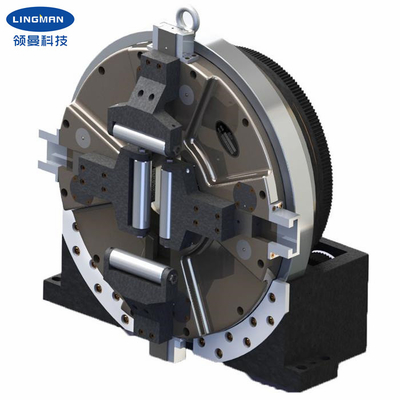

Diese pneumatische Drehklemme ist besonders für Laser bestimmt, der Einheiten, das Produkt selbst schneidet, kann als unabhängige drehende Spindel, mit einer Klemme in der Mitte verwendet werden, die ein Werkstück fest festklemmen und gleichzeitig sich drehen kann.
Die Klemme arbeitet am vollen Anschlag ohne zusätzliche Anpassung der Position der vier Greifer und kann eine vollständige Auswahl von anwendbaren Fitting festklemmen und verbessert Produktions-Leistungsfähigkeit. Die pneumatische Drehklemme nimmt eine völlig geschlossene Struktur an, die bessere Stabilität und Verschleißfestigkeit hat. Eingebaute Querrollenlager, lange Nutzungsdauer, höhere Herumdrehengenauigkeit und die Positionierung von Genauigkeit als traditionelle Laser-Klemmen und die verhältnismäßig große Spannkraft wiederholen verglichen mit ähnlichen Produkten im Markt, um die Verarbeitung von dünnwandigen Fitting zu treffen.
Die pneumatische Drehklemme ist in speziellen Laser-Schneidern und in anderen Rohrwerkzeugmaschinesystemen allgemein verwendet.
2. Leistungs-Parameter
| Produktname | Pneumatische Drehklemme |
|
Modellnummer |
G500C-225 |
| Greiferanschlag | 200mm |
| Maximale Spannkraft | 2.77KN |
| Alloable-Druck | 0.1-0.9MPa |
| Grenzgeschwindigkeit | 130r/min |
| Spannbereich | 0-225mm |
| Zentrale Höhe | 315mm |
| Rotationsträgheit | 6.1kg.㎡ |
| Gewicht des drehenden Teils | 140kg |
| Ganzes Stückgewicht | 240kg |
Anmerkung: oben genannte Zahlen sind Standardparameter. Wir können Produkte entsprechend den speziellen Anforderungen der Kunden auch entwerfen.
3. Maße
| Spezifikationen | B | B1 | C | D | E | F | G | H | Ich | J | K | O | R | S | |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Vorteile
| a., entwarf voller Schlagmann pneumatische Drehklemme |
| b., breite Palette von Anwendungen, Diversifikation der Verarbeitung von Profilen |
| c., hohe sich wiederholende Positionierungsgenauigkeit |
| d., niedrige Instandhaltungskosten, lange Nutzungsdauer |
|
e., sind mehrfache Konfigurationen verfügbar e.1 fest oder Höhlenpneumatische Drehklemme e.2 Kamm-artig oder Nutnutart Greifer |
5. Unser Service
| a.We sind die direkte Fabrik mit gutem Preis und schnelle Vorbereitungs- und Anlaufzeit. |
| b.Professional-Designteamarbeit mit Ihnen. |
| c.Professional QC-Team, zum der hohen Qualität zu garantieren. |
| d.Providing Soem- u. ODM-Service. |
